Cách chia lộ bảng điện tổng Aptomat trong nhà an toàn, khoa học

1. Vì sao cần chia lộ bảng điện tổng Aptomat?

Không nên đưa toàn bộ thiết bị trong nhà vào một đường điện duy nhất. Khi một thiết bị hoặc một khu vực xảy ra sự cố, toàn bộ hệ thống có thể bị mất điện nếu không được phân lộ.

Chia lộ Aptomat hợp lý mang lại một số lợi ích:

• Phân bổ tải điện giữa các mạch, hạn chế quá tải.
• Khi một nhánh gặp sự cố, các khu vực khác vẫn có thể hoạt động.
• Dễ dàng ngắt điện từng khu vực để sửa chữa.
• Thuận tiện kiểm tra và xác định vị trí khi có sự cố.
• Hạn chế tình trạng dây dẫn phải chịu dòng điện quá lớn trong thời gian dài.
• Dễ nâng cấp thêm thiết bị điện về sau.

Với nhà ở hiện đại, bảng điện tổng nên được thiết kế dựa trên công suất sử dụng thực tế thay vì chỉ chia theo số lượng phòng.

2. Nguyên tắc chia lộ bảng điện tổng

Một nguyên tắc quan trọng là thiết bị có công suất lớn nên được bố trí trên mạch riêng, trong khi các thiết bị có công suất nhỏ có thể được gom thành từng nhóm phù hợp.

Có thể phân chia theo các nhóm chính:

Nhóm 1 – Chiếu sáng

Có thể chia riêng tầng hoặc khu vực:

• Chiếu sáng tầng 1.
• Chiếu sáng tầng 2.
• Chiếu sáng tầng 3.
• Chiếu sáng sân vườn, ban công, mặt tiền.

Việc tách các tầng giúp khi một nhánh chiếu sáng gặp sự cố, những khu vực khác không bị mất điện hoàn toàn.

Nhóm 2 – Ổ cắm sinh hoạt

Ổ cắm có thể chia theo khu vực:

• Ổ cắm phòng khách.
• Ổ cắm phòng ngủ.
• Ổ cắm phòng làm việc.
• Ổ cắm khu vực hành lang.
• Ổ cắm ngoài trời.

Những ổ cắm dành cho thiết bị công suất lớn không nên tùy tiện gom chung với ổ cắm sinh hoạt thông thường.

Nhóm 3 – Thiết bị công suất lớn

Các thiết bị như điều hòa, bình nước nóng, bếp từ, lò nướng, máy rửa bát, máy giặt, máy sấy... thường cần được tính toán riêng về công suất và dây dẫn.

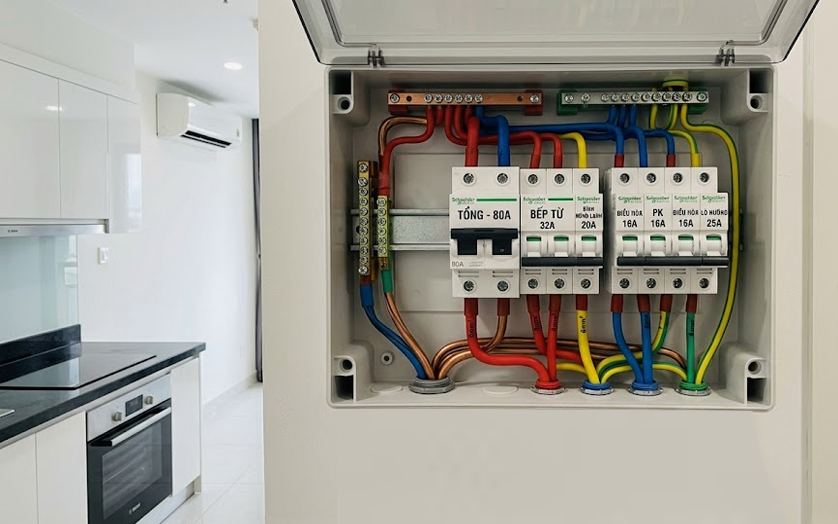

Mỗi thiết bị hoặc nhóm thiết bị phù hợp có thể được cấp điện qua một Aptomat nhánh riêng.

3. Cách chia lộ Aptomat tham khảo cho nhà ở

Một bảng điện tổng cho nhà phố hoặc biệt thự có thể được tổ chức theo sơ đồ:

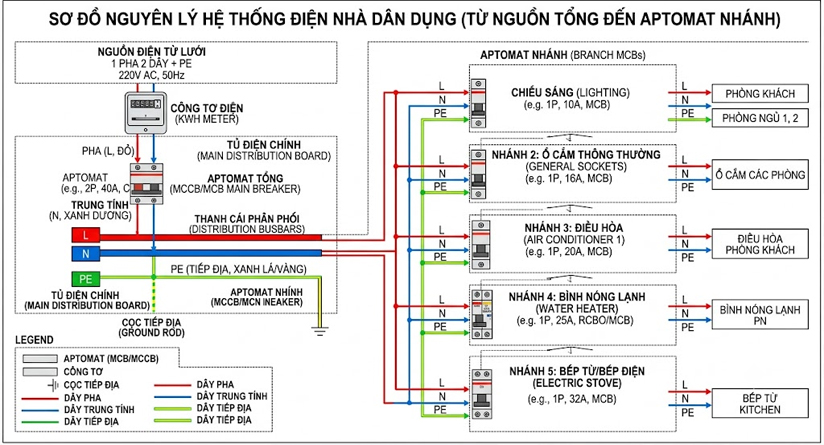

Nguồn điện → Aptomat tổng → Thiết bị chống sét lan truyền → RCCB/RCBO → các Aptomat nhánh

Các nhánh phía sau có thể gồm:

Đây chỉ là phương án tham khảo. Số lượng lộ, tiết diện dây và dòng định mức Aptomat phải được tính toán theo công suất, chiều dài đường dây, phương pháp lắp đặt và đặc điểm thực tế của công trình.

4. Thiết bị công suất lớn nên đi Aptomat riêng

Đây là một trong những điểm cần lưu ý nhất khi chia bảng điện tổng.

Ví dụ, bếp từ có thể sử dụng công suất lớn trong thời gian dài. Nếu đấu chung với nhiều ổ cắm bếp khác, tổng dòng tải có thể tăng cao và gây quá tải mạch.

Tương tự, bình nước nóng, điều hòa, máy sấy quần áo, lò nướng hoặc các thiết bị công suất lớn khác nên được tính toán mạch cấp điện phù hợp.

Việc tách riêng không có nghĩa là thiết bị nào cũng bắt buộc phải có một Aptomat riêng. Cần dựa trên công suất và đặc tính tải để kỹ thuật điện lựa chọn phương án phân mạch phù hợp.

5. Chia lộ theo tầng hay theo thiết bị?

Hai cách này có thể kết hợp với nhau.

5.1. Chia theo tầng

Ví dụ:

• Tủ điện tầng 1.
• Tủ điện tầng 2.
• Tủ điện tầng 3.

Mỗi tủ tiếp tục chia thành các nhánh chiếu sáng, ổ cắm và thiết bị riêng. Phương án này phù hợp với nhà nhiều tầng vì giảm chiều dài dây từ tủ điện tổng đến các thiết bị.

5.2. Chia theo thiết bị

Các thiết bị công suất lớn được kéo mạch riêng từ tủ điện:

• Bếp từ.
• Điều hòa.
• Bình nóng lạnh.
• Máy bơm.
• Máy giặt.
• Máy sấy.
• Lò nướng.

Phương án này giúp kiểm soát từng tải lớn tốt hơn.

5.3. Kết hợp hai phương án

Đối với biệt thự hoặc nhà có diện tích lớn, có thể sử dụng tủ điện tổng + tủ điện tầng/khu vực, đồng thời dành các mạch riêng cho thiết bị có công suất lớn. Đây thường là cách tổ chức thuận tiện khi công trình có nhiều tầng và nhiều nhóm thiết bị.

6. Lựa chọn Aptomat phải phù hợp với dây dẫn

Không nên lựa chọn Aptomat chỉ dựa vào công suất thiết bị.

Một nguyên tắc quan trọng là Aptomat phải bảo vệ được dây dẫn của mạch điện. Dòng định mức của thiết bị bảo vệ cần được tính toán phù hợp với khả năng chịu tải của dây, phương pháp đi dây và điều kiện lắp đặt.

Ví dụ, không nên tự ý tăng Aptomat từ 20A lên 32A chỉ vì thường xuyên bị nhảy Aptomat. Nếu dây dẫn không đáp ứng được dòng tải mới, việc tăng định mức bảo vệ có thể làm giảm khả năng bảo vệ dây.

Khi Aptomat thường xuyên nhảy, cần kiểm tra nguyên nhân như quá tải, chập mạch, thiết bị bị rò điện hoặc lựa chọn thiết bị bảo vệ chưa phù hợp.

7. Nên sử dụng RCBO cho các mạch cần bảo vệ riêng

Ngoài MCB dùng để bảo vệ quá tải và ngắn mạch, hệ thống điện nhà ở có thể sử dụng RCCB hoặc RCBO để bảo vệ chống dòng rò.

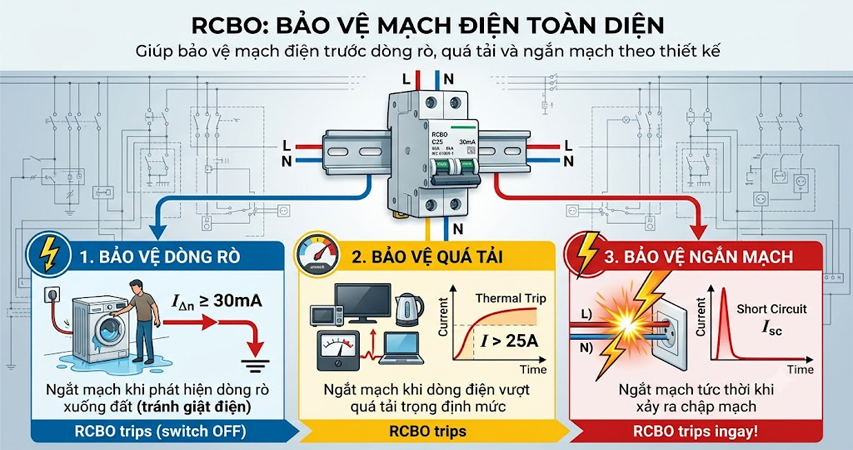

RCBO tích hợp chức năng bảo vệ quá tải, ngắn mạch và dòng rò trong cùng một thiết bị. Khi bố trí RCBO cho từng mạch quan trọng, sự cố dòng rò ở một nhánh có thể được cô lập mà không nhất thiết làm mất điện toàn bộ các mạch khác.

Các khu vực có nguy cơ tiếp xúc với nước như phòng tắm, khu vực bếp hoặc các mạch ngoài trời cần được đặc biệt chú ý khi thiết kế bảo vệ dòng rò.

8. Bố trí Aptomat trong tủ điện khoa học

Ngoài việc chia mạch, cách sắp xếp thiết bị trong tủ điện cũng rất quan trọng.

Có thể bố trí theo trình tự:

Nguồn vào → Aptomat tổng → chống sét lan truyền → thiết bị bảo vệ dòng rò → Aptomat nhánh → các mạch điện

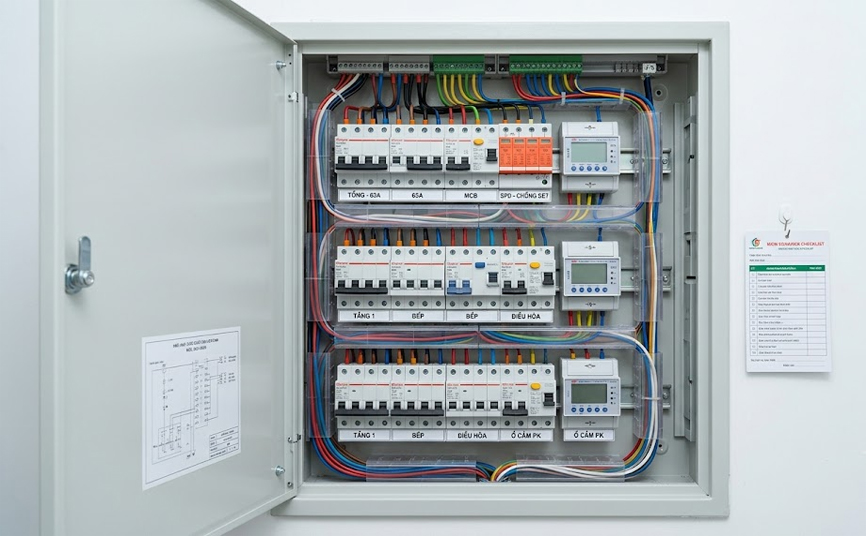

Các Aptomat nhánh nên được đánh số và dán nhãn rõ ràng, chẳng hạn:

• L01 – Chiếu sáng tầng 1.
• L02 – Chiếu sáng tầng 2.
• L03 – Ổ cắm phòng khách.
• L04 – Bếp từ.
• L05 – Điều hòa phòng khách.
• L06 – Bình nước nóng.

Việc đánh dấu ngay từ khi thi công giúp chủ nhà và kỹ thuật viên dễ xác định từng mạch khi cần kiểm tra hoặc bảo trì.

9. Những lỗi thường gặp khi chia lộ bảng điện

Một số lỗi cần tránh khi thiết kế và thi công tủ điện tổng:

• Gom quá nhiều thiết bị vào một Aptomat: dễ khiến mạch thường xuyên hoạt động ở mức tải cao.
• Thiết bị công suất lớn dùng chung mạch với ổ cắm thông thường: có thể gây quá tải khi nhiều thiết bị hoạt động đồng thời.
• Chọn Aptomat theo cảm tính: không dựa trên tiết diện dây và đặc tính tải.
• Không tính tải sử dụng đồng thời: tổng công suất lắp đặt không phải lúc nào cũng bằng công suất sử dụng thực tế, nhưng vẫn cần tính đến các trường hợp nhiều thiết bị hoạt động cùng lúc.
• Không để dự phòng trong tủ điện: khi gia đình bổ sung thiết bị sau này sẽ khó mở rộng hệ thống.
• Không đánh dấu từng đường điện: gây mất thời gian khi sửa chữa.
• Đi dây lộn xộn: khó kiểm tra, bảo trì và tăng nguy cơ nhầm lẫn khi thao tác.

10. Nên dự phòng lộ điện ngay từ khi xây nhà

Một ngôi nhà ban đầu có thể chỉ sử dụng các thiết bị cơ bản nhưng sau vài năm có thể bổ sung nhiều thiết bị như máy rửa bát, máy sấy, điều hòa, hệ thống lọc nước, camera, nhà thông minh, sạc xe điện...

Vì vậy, khi thiết kế hệ thống điện nên tính đến nhu cầu sử dụng trong tương lai. Tủ điện có thể bố trí thêm module dự phòng và hệ thống ống luồn dây phù hợp để thuận tiện nâng cấp.

Đặc biệt, với những công trình đang ở giai đoạn xây thô, việc xác định vị trí tủ điện, tuyến ống và các mạch điện ngay từ đầu sẽ thuận lợi hơn rất nhiều so với việc cải tạo sau khi hoàn thiện.

11. Quy trình chia lộ bảng điện tổng Aptomat

Một quy trình cơ bản có thể thực hiện theo các bước:

• Bước 1: Thống kê toàn bộ thiết bị điện: Xác định thiết bị sử dụng trong từng phòng và công suất tương ứng.
• Bước 2: Phân nhóm phụ tải: Tách nhóm chiếu sáng, ổ cắm và các thiết bị công suất lớn.
• Bước 3: Tính toán tải: Xác định dòng điện của từng mạch và xem xét khả năng sử dụng đồng thời.
• Bước 4: Lựa chọn dây dẫn và thiết bị bảo vệ: Tính toán tiết diện dây, MCB/RCBO và các thiết bị bảo vệ phù hợp.
• Bước 5: Thiết kế sơ đồ tủ điện: Sắp xếp Aptomat, thanh cái, thiết bị chống sét lan truyền, thiết bị chống dòng rò và các module liên quan.
• Bước 6: Thi công đường ống và dây điện: Các tuyến dây cần được bố trí khoa học, có khả năng kiểm tra và thay thế khi cần.

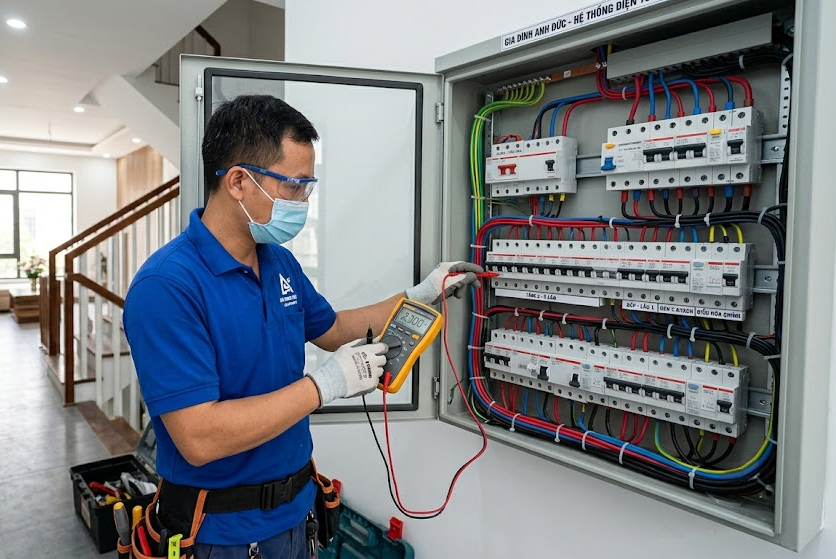

• Bước 7: Kiểm tra và đánh dấu: Sau khi hoàn thiện cần kiểm tra các mạch, thử thiết bị bảo vệ và đánh dấu từng lộ trong tủ điện.

Chia lộ bảng điện tổng Aptomat không đơn thuần là chia càng nhiều Aptomat càng tốt mà cần dựa trên công suất phụ tải, đặc tính thiết bị, tiết diện dây dẫn, cách đi dây và nhu cầu sử dụng thực tế của công trình. Với nhà phố, biệt thự có nhiều thiết bị điện, việc thiết kế hệ thống điện ngay từ giai đoạn xây thô sẽ giúp đường dây được bố trí gọn gàng, dễ bảo trì và thuận tiện mở rộng sau này. Nội thất gỗ óc chó Huy Hoàng nhận thiết kế thi công nội thất gỗ óc chó và hoàn thiện hệ thống kỹ thuật đồng bộ cho nhà phố, biệt thự; liên hệ hotline 0333.88.9999 để được tư vấn phương án phù hợp với công trình.
