1. Vì sao cần thiết kế đường ống hút mùi từ đầu?
Khác với một số thiết bị bếp có thể bố trí sau, đường ống hút mùi thường phải đi âm trần, trong tủ bếp hoặc xuyên tường để kết nối từ máy hút mùi đến vị trí xả ra ngoài.
Nếu chỉ xác định vị trí máy hút mùi sau khi bếp đã hoàn thiện, đường ống có thể gặp nhiều vấn đề:
- Không có không gian để đi ống.
- Phải đục phá tường hoặc trần đã hoàn thiện.
- Đường ống phải đi vòng, làm giảm khả năng hút.
- Xuất hiện nhiều co, cút làm tăng trở lực.
- Khó che giấu đường ống, ảnh hưởng thẩm mỹ.
- Có thể phải sử dụng ống mềm hoặc ống nhỏ hơn tiêu chuẩn.
Do đó, vị trí máy hút mùi, hướng thoát khí và đường đi của ống nên được xác định đồng thời với thiết kế tủ bếp.
2. Xác định vị trí máy hút mùi và điểm thoát khí
Trước khi đi đường ống, cần xác định chính xác vị trí bếp nấu và máy hút mùi. Hai thiết bị này phải nằm trên cùng một trục để khoảng cách từ vùng nấu đến cửa hút của máy được tối ưu.
Sau đó xác định vị trí thoát khí ra ngoài. Về nguyên tắc, nên lựa chọn tuyến ống:
Máy hút mùi → đường ống → tường/ban công/giếng kỹ thuật → cửa xả ra ngoài.
Nên ưu tiên tuyến ngắn, thẳng và ít thay đổi hướng.
Đối với nhà phố, đường ống có thể được đưa xuyên tường ra mặt sau hoặc giếng kỹ thuật. Với căn hộ, cần kiểm tra quy định của ban quản lý trước khi bố trí cửa xả, đặc biệt nếu liên quan đến mặt ngoài công trình hoặc hệ thống kỹ thuật chung.

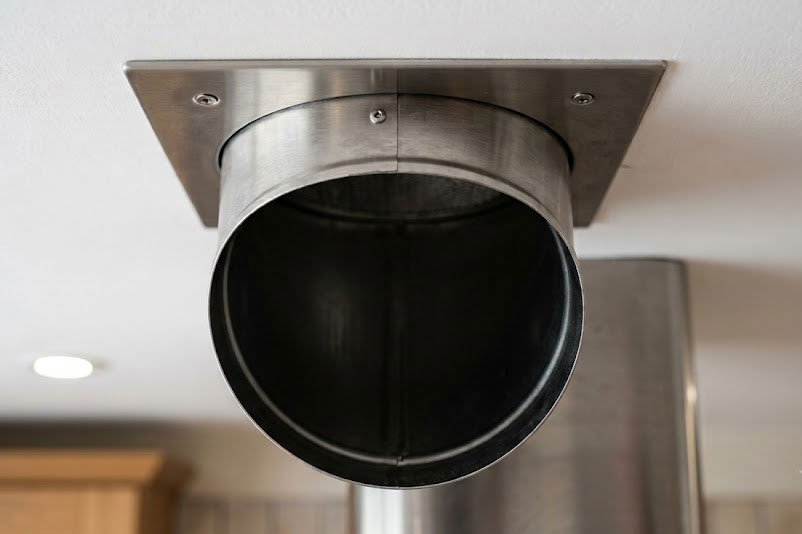

3. Chọn đường kính ống hút mùi phù hợp
Đường kính ống cần phù hợp với đầu ra của máy hút mùi. Không nên tùy tiện giảm đường kính để dễ thi công.
Các kích thước thường gặp gồm:
- Ống Ø100 mm.
- Ống Ø110 mm.
- Ống Ø120 mm.
- Ống Ø150 mm.
- Một số máy công suất lớn sử dụng đường kính lớn hơn.
Trong đó, Ø150 mm thường được sử dụng cho nhiều dòng máy hút mùi có công suất khá lớn.
Nếu đầu ra máy là Ø150 mm nhưng đường ống bị thu nhỏ xuống Ø100–120 mm, tốc độ dòng khí tăng và tổn thất áp suất có thể lớn hơn, khiến máy hoạt động ồn nhưng hiệu quả hút không tương xứng.
Nguyên tắc: ưu tiên giữ nguyên đường kính theo khuyến cáo của nhà sản xuất trong toàn bộ tuyến ống.

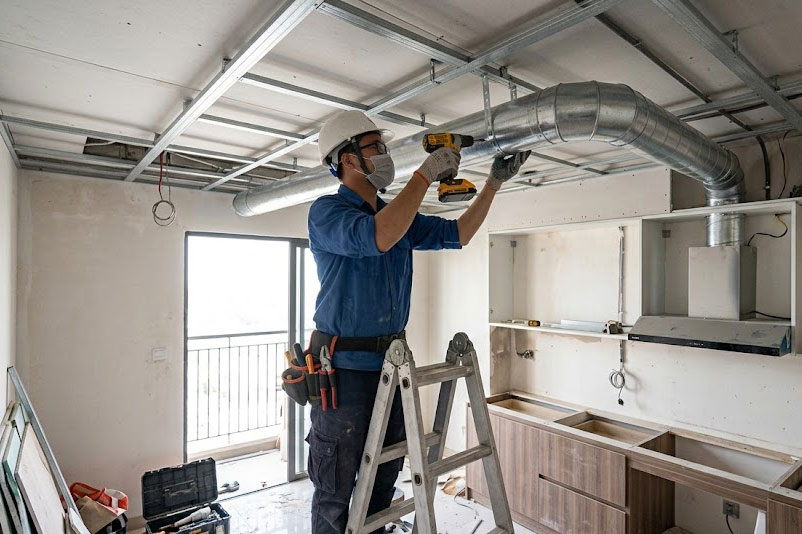

4. Ưu tiên ống cứng thay vì ống mềm
Đối với hệ thống hút mùi được thi công cố định, nên ưu tiên sử dụng ống cứng trơn, chẳng hạn ống tôn mạ kẽm hoặc vật liệu phù hợp với thiết kế.
Ống cứng có ưu điểm:
- Bề mặt bên trong tương đối trơn.
- Ít tạo xoáy và cản trở dòng khí.
- Khó bị bóp méo trong quá trình sử dụng.
- Dễ kiểm soát hướng tuyến.
- Độ bền tốt hơn khi đi âm trần hoặc âm tủ.
Ống mềm có thể thuận tiện khi kết nối trực tiếp với máy hút mùi nhưng không nên kéo thành một tuyến dài với nhiều đoạn bị gập, võng hoặc ép dẹp.
5. Hạn chế tối đa co và đoạn gấp khúc
Đây là một trong những yếu tố quan trọng nhất khi thi công đường ống hút mùi.
Mỗi lần đổi hướng, dòng khí đều chịu thêm trở lực. Vì vậy, nếu tuyến ống có quá nhiều đoạn co 90°, hiệu quả hút có thể giảm đáng kể.
Thay vì:
Máy hút mùi → co 90° → chạy ngang → co 90° → chạy dọc → co 90° → cửa xả
nên thiết kế:
Máy hút mùi → tuyến ống ngắn nhất → cửa xả.
Khi bắt buộc phải đổi hướng, nên sử dụng co có bán kính cong phù hợp thay vì tạo những góc gấp quá gắt.
6. Không nên làm đường ống hút mùi quá dài
Chiều dài đường ống càng lớn thì tổn thất áp suất càng tăng. Đặc biệt, khi kết hợp với nhiều đoạn co, thu côn hoặc các điểm nối không kín, hiệu quả hút sẽ giảm rõ rệt.
Khi thiết kế nhà, nên ưu tiên đặt bếp ở vị trí có thể đưa đường ống ra ngoài với khoảng cách hợp lý.
Nếu không thể tránh tuyến ống dài, cần tính toán theo áp suất tĩnh và lưu lượng thực tế của máy hút mùi, thay vì chỉ nhìn vào thông số công suất hút được quảng cáo.
7. Đường ống phải kín, không để rò khí
Các mối nối giữa các đoạn ống cần được cố định chắc chắn và xử lý kín.
Nếu mối nối bị hở, một phần khí chứa mùi dầu mỡ có thể thoát ra bên trong tủ bếp hoặc trần giả thay vì đi ra ngoài.
Đặc biệt với đường ống đi âm trần, cần kiểm tra kỹ các mối nối trước khi đóng trần.
Có thể kiểm tra bằng cách cho máy hoạt động ở các cấp độ khác nhau và quan sát các vị trí nối để phát hiện hiện tượng rung, rò khí hoặc tiếng ồn bất thường.
8. Bố trí cửa xả và van một chiều
Cuối đường ống nên có vị trí xả khí phù hợp và có thể sử dụng van một chiều tùy theo thiết kế hệ thống.
Van một chiều giúp hạn chế tình trạng:
- Gió bên ngoài thổi ngược vào.
- Mùi từ bên ngoài đi vào bếp.
- Côn trùng hoặc bụi xâm nhập qua đường ống.
- Không khí trong nhà bị ảnh hưởng khi máy không hoạt động.
Tuy nhiên, van cũng tạo thêm trở lực nên cần chọn loại phù hợp với lưu lượng và đường kính ống.

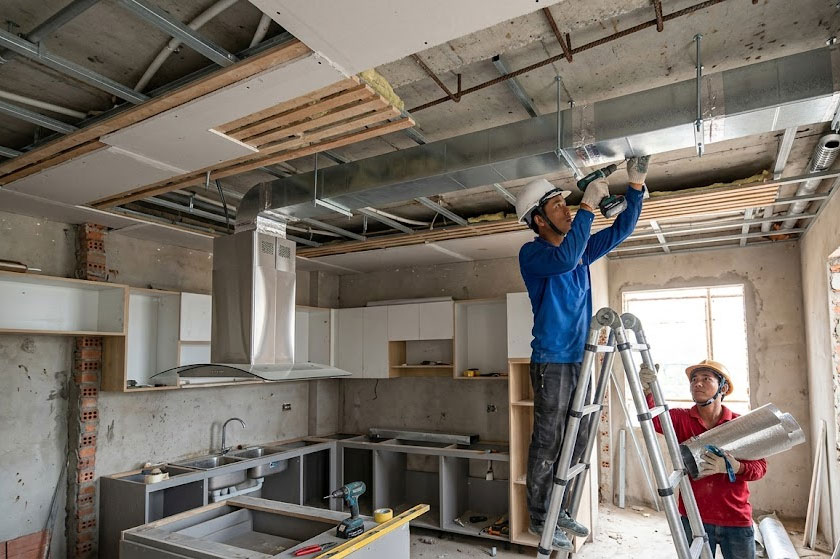

9. Có nên đi ống hút mùi âm trần?
Với nhà phố và biệt thự, đi ống hút mùi âm trần là phương án phổ biến khi muốn đảm bảo tính thẩm mỹ.
Có thể bố trí:
Máy hút mùi → ống âm trong trần → hộp kỹ thuật → xuyên tường → cửa xả.
Khi áp dụng phương án này, cần hoàn thiện đường ống trước khi đóng trần thạch cao.
Đặc biệt phải xác định trước cao độ trần, kích thước ống và vị trí cửa thăm nếu hệ thống cần bảo trì. Không nên để đường ống bị ép sát hoặc biến dạng do khoảng không trần không đủ.
10. Không đi chung ống hút mùi với đường ống khác
Đường ống hút mùi nên có tuyến riêng.
Không nên tự ý đấu chung với:
- Ống thông gió nhà vệ sinh.
- Ống hút mùi của khu vực khác.
- Ống thông gió phòng kỹ thuật.
- Các đường ống kỹ thuật không được thiết kế cho mục đích này.
Việc dùng chung đường ống có thể gây hiện tượng mùi đi ngược giữa các khu vực và khiến hệ thống hoạt động không đúng thiết kế.
11. Khoảng cách giữa máy hút mùi và bếp
Khoảng cách lắp đặt cần tuân theo hướng dẫn của nhà sản xuất và loại bếp sử dụng.
Không nên lắp máy quá thấp vì có thể ảnh hưởng đến thao tác nấu nướng và an toàn. Ngược lại, nếu đặt quá cao, khoảng cách từ vùng phát sinh khói đến máy lớn hơn, khả năng thu gom khói có thể giảm.
Do đó, vị trí máy cần được xác định đồng thời với:
- Chiều cao mặt bàn bếp.
- Loại bếp gas hoặc bếp từ.
- Chiều cao tủ bếp.
- Kích thước máy hút mùi.
- Hướng đi của đường ống.
12. Những lỗi thường gặp khi đi ống hút mùi
Một số lỗi cần tránh ngay từ giai đoạn thi công gồm:
Ống quá nhỏ: làm tăng trở lực và giảm hiệu quả hút.
Ống quá dài: khiến máy phải làm việc nhiều hơn để tạo lưu lượng cần thiết.
Quá nhiều co 90°: làm tăng tổn thất áp suất.
Ống mềm bị gập: tiết diện thực tế bị thu hẹp, cản trở dòng khí.
Mối nối không kín: gây rò mùi và tiếng ồn.
Cửa xả đặt không phù hợp: có thể khiến mùi quay ngược vào nhà.
Không chừa không gian kỹ thuật: khiến việc bảo trì hoặc thay máy sau này gặp khó khăn.
Đóng trần trước khi nghiệm thu: khó kiểm tra chất lượng đường ống sau khi hoàn thiện.
13. Một số lưu ý khi thiết kế hút mùi cho biệt thự, nhà phố
Với công trình lớn như biệt thự, nên tính toán hệ thống hút mùi ngay trong giai đoạn thiết kế MEP. Vị trí bếp, trần kỹ thuật và hộp kỹ thuật cần được phối hợp để đường ống có tuyến đi thuận lợi.
Đối với nhà nhiều tầng, cần đặc biệt chú ý đến việc đưa đường ống xuyên tầng hoặc đi qua các không gian kỹ thuật. Không nên để đường ống chạy vòng qua quá nhiều khu vực chỉ để tránh một vài kết cấu.
Ngoài ra, cần tính đến khả năng bảo trì và thay thế thiết bị. Một hệ thống tốt không chỉ hút hiệu quả khi mới lắp đặt mà còn phải thuận tiện kiểm tra, vệ sinh và sửa chữa trong quá trình sử dụng.
