1. Camera âm tường không lộ dây là gì?
Camera âm tường là phương án đi dây tín hiệu và dây nguồn trong hệ thống ống kỹ thuật âm tường, âm trần hoặc phía sau đồ nội thất, chỉ để lộ phần camera sau khi hoàn thiện.
Với camera IP sử dụng mạng LAN hoặc PoE, phổ biến nhất là luồn dây mạng Cat6/Cat6A trong ống bảo vệ từ vị trí camera về tủ mạng. Nếu camera cần nguồn riêng, dây nguồn cũng được thiết kế tuyến đi phù hợp.
2. Nên bố trí camera ở những vị trí nào?
Vị trí camera cần được xác định dựa trên mục đích giám sát, góc quan sát và đặc điểm kiến trúc của từng khu vực. Một ngôi nhà không nhất thiết phải lắp thật nhiều camera mà nên tập trung vào các điểm có giá trị quan sát cao.

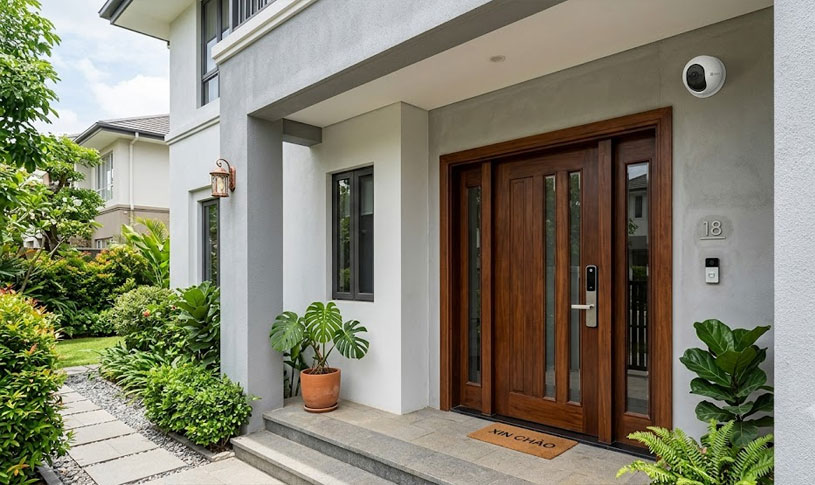

2.1. Camera tại cửa chính
Cửa chính là một trong những vị trí ưu tiên. Camera có thể quan sát người ra vào, khu vực trước cửa và hành lang dẫn vào nhà.
Có thể đặt camera:
- Trên trần phía trước cửa.
- Trên tường phía đối diện cửa.
- Trong hốc trần hoặc khu vực được thiết kế riêng.
- Kết hợp với đèn hoặc các chi tiết kiến trúc để giảm cảm giác dây dẫn lộ ra ngoài.
2.2. Camera tại sảnh và hành lang
Hành lang dài, cầu thang và sảnh thường có nhiều góc khuất. Camera nên được bố trí tại vị trí cao, tránh bị tủ, vách trang trí hoặc cửa mở che khuất.
Đối với cầu thang, cần kiểm tra hướng quan sát để camera không bị ngược sáng hoặc chỉ nhìn thấy phần đỉnh đầu của người di chuyển.
2.3. Camera tại phòng khách
Camera phòng khách có thể được đặt ở góc cao hoặc trên trần, hướng về khu vực cửa ra vào và các lối di chuyển chính.
Nếu nhà sử dụng nội thất cao cấp, có thể thiết kế vị trí camera ngay trong bản vẽ điện nhẹ và nội thất để dây được giấu phía sau trần, vách hoặc đồ gỗ.
2.4. Camera tại sân, cổng và ban công
Camera ngoài trời cần sử dụng thiết bị phù hợp với môi trường, đồng thời tính toán đường dây xuyên tường và vị trí hộp đấu nối.
Đường dây từ camera ngoài trời nên được đưa vào trong nhà thông qua ống luồn dây kín, hạn chế để đầu nối tiếp xúc trực tiếp với nước mưa.
3. Lập sơ đồ đường dây camera trước khi thi công
Đây là bước quan trọng nếu muốn hệ thống camera sau khi hoàn thiện không nhìn thấy dây.
Trước khi đục tường hoặc đi ống, cần xác định:
- Vị trí từng camera.
- Loại camera sử dụng.
- Camera dùng PoE hay nguồn riêng.
- Vị trí tủ mạng.
- Vị trí switch PoE/NVR.
- Tuyến ống từ camera về tủ mạng.
- Vị trí hộp kỹ thuật và hộp chờ.
- Đường đi của dây trong trần, tường và sàn.
- Khả năng tiếp cận khi cần sửa chữa.
Nên thể hiện toàn bộ hệ thống trên bản vẽ điện nhẹ thay vì chỉ đánh dấu vị trí camera.
4. Sử dụng ống luồn dây riêng cho camera
Dây camera nên được đi trong ống luồn dây chuyên dụng. Với hệ thống camera IP, có thể sử dụng ống có đường kính phù hợp với số lượng và loại dây.
Không nên nhồi quá nhiều dây vào một ống nhỏ vì có thể gây khó khăn khi kéo dây, thay thế hoặc bổ sung camera.
Đối với những tuyến có nhiều dây, nên tăng đường kính ống hoặc chia thành nhiều tuyến riêng.
Một nguyên tắc quan trọng là luôn chừa khả năng mở rộng. Nếu hiện tại có 4 camera nhưng dự kiến sau này tăng lên 6–8 camera, nên thiết kế tuyến ống và tủ mạng ngay từ đầu để tránh phải đục phá tường.
5. Đi dây camera âm tường như thế nào?
Quy trình thi công có thể thực hiện theo các bước cơ bản sau:
Bước 1: Xác định vị trí camera
Đánh dấu chính xác vị trí lắp camera trên tường hoặc trần theo bản vẽ.
Cần kiểm tra khoảng cách đến các góc tường, cửa, tủ nội thất và những vật thể có thể che khuất camera.
Bước 2: Xác định tuyến ống
Từ vị trí camera, xác định đường ống đi về hộp kỹ thuật hoặc tủ mạng.
Ưu tiên các tuyến:
- Đi trong trần.
- Đi trong tường.
- Đi phía sau vách kỹ thuật.
- Đi trong hộp kỹ thuật.
- Đi phía sau đồ nội thất cố định khi phù hợp.
Hạn chế tạo quá nhiều đoạn gấp khúc vì dây mạng sau này sẽ khó kéo.

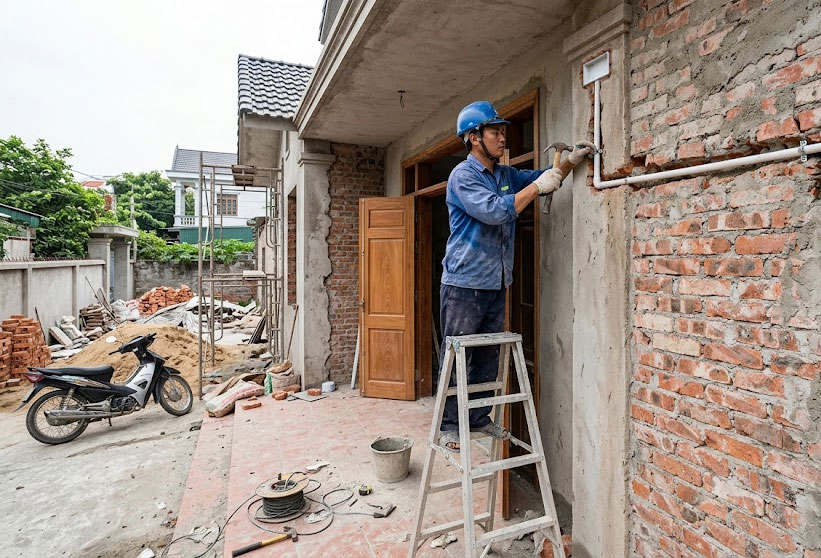

Bước 3: Đặt ống và hộp chờ
Ống được cố định chắc chắn trước khi trát tường hoặc đóng trần.
Tại vị trí camera cần bố trí hộp chờ hoặc điểm chờ kỹ thuật để đầu dây có không gian đấu nối và lắp đặt thiết bị.
Không nên chôn kín đầu dây vào tường khiến việc tháo camera sau này phải đục phá.
Bước 4: Luồn dây
Sau khi tuyến ống hoàn thiện, tiến hành kéo dây mạng hoặc dây nguồn theo thiết kế.
Đối với dây mạng Cat6/Cat6A, cần hạn chế kéo quá căng, bẻ gập hoặc ép dây tại các góc cua.
Bước 5: Đánh dấu hai đầu dây
Mỗi đường dây cần được đánh dấu rõ ràng theo vị trí camera, chẳng hạn:
- CAM-01 – Cửa chính
- CAM-02 – Sảnh
- CAM-03 – Cầu thang
- CAM-04 – Sân sau
Việc đánh dấu này đặc biệt hữu ích khi hệ thống có nhiều camera và tủ mạng đặt ở vị trí riêng biệt.
Bước 6: Kiểm tra trước khi hoàn thiện
Trước khi đóng trần hoặc trát tường, cần kiểm tra khả năng thông tuyến của ống và chất lượng dây.
Đây là thời điểm thuận lợi nhất để sửa lỗi. Nếu bỏ qua bước này, việc phát hiện dây bị đứt hoặc ống bị tắc sau khi hoàn thiện có thể dẫn đến đục phá.
6. Camera PoE là lựa chọn phù hợp để đi dây âm tường
Đối với nhà ở, camera IP PoE có ưu điểm là một đường dây mạng có thể truyền cả dữ liệu và cấp nguồn cho camera thông qua thiết bị PoE tương thích.
Nhờ đó, hệ thống có thể giảm số lượng dây cần đi đến từng camera.

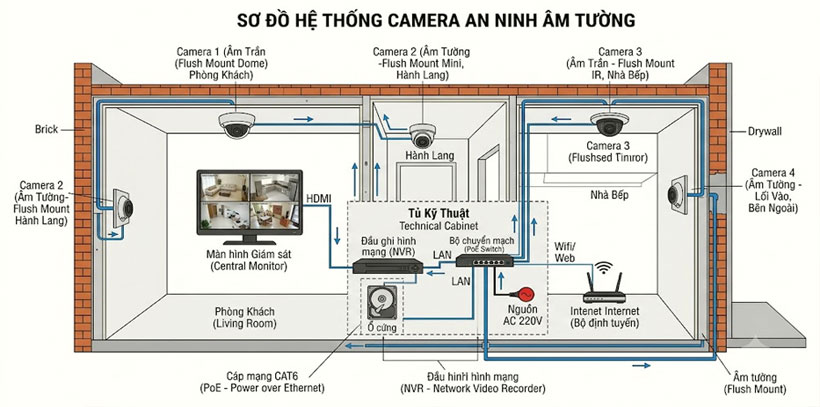

Mô hình cơ bản: Camera → dây mạng Cat6 → switch PoE → NVR/router → màn hình hoặc thiết bị quản lý
Với cách bố trí này, thay vì phải kéo riêng dây mạng và dây nguồn đến từng camera, hệ thống có thể tập trung đường dây về tủ mạng. Tuy nhiên, cần lựa chọn switch PoE có công suất phù hợp với tổng công suất của các camera và kiểm tra tiêu chuẩn PoE mà thiết bị hỗ trợ.
7. Bố trí tủ mạng và NVR để hệ thống gọn gàng
Tủ mạng nên được bố trí tại khu vực kỹ thuật, tủ điện nhẹ hoặc vị trí kín đáo nhưng vẫn thuận tiện bảo trì.
Có thể tập trung:
- Đầu dây camera.
- Patch panel.
- Switch PoE.
- Đầu ghi NVR.
- Router.
- Bộ lưu điện UPS.
- Các thiết bị mạng khác.
Việc tập trung thiết bị giúp toàn bộ hệ thống dây camera được quản lý tại một vị trí thay vì để nhiều thiết bị rải rác trong nhà.
8. Những vị trí không nên đi dây camera
Không nên tùy tiện đi dây camera chung với các đường điện công suất lớn. Đặc biệt, cần có phương án phân tách hợp lý giữa dây tín hiệu và dây điện để hạn chế ảnh hưởng đến hệ thống.
Cũng không nên:
- Chôn dây trực tiếp không có ống bảo vệ.
- Đi dây qua vị trí thường xuyên khoan, bắt vít.
- Để đầu nối camera trong vị trí dễ ngấm nước.
- Uốn dây mạng thành góc quá gấp.
- Bịt kín hoàn toàn hộp chờ.
- Đi ống quá nhỏ so với số lượng dây.
- Không đánh dấu dây trước khi đóng tường.
9. Cách giấu dây camera trong nội thất
Ngoài phương án âm tường, có thể kết hợp đường dây với kiến trúc và nội thất để camera gần như không còn cảm giác là một thiết bị lắp thêm. Một số vị trí có thể tận dụng gồm:
- Trần thạch cao:: Dây được đưa phía trên trần, sau đó xuống đúng vị trí camera.
- Vách gỗ: Đường dây được đi phía sau vách hoặc trong khoang kỹ thuật, camera chỉ để lộ phần thân thiết bị.
- Tủ nội thất: Có thể bố trí đường dây phía sau tủ cố định, nhưng cần đảm bảo có khả năng tiếp cận khi sửa chữa.
- Hộp kỹ thuật: Các tuyến dây từ nhiều camera có thể tập trung về một hộp kỹ thuật rồi đưa về tủ mạng.
- Trần gỗ hoặc trần trang trí: Cần xác định chính xác vị trí camera trước khi hoàn thiện để tránh phải khoan, cắt lại bề mặt sau khi thi công.
10. Những lưu ý quan trọng khi thi công camera âm tường
- Tính toán trước khi hoàn thiện nội thất: Camera, điện, mạng, điều hòa, âm thanh và các hệ thống điện nhẹ nên được phối hợp trước khi hoàn thiện tường và trần.
- Chừa dây dự phòng: Tại vị trí camera nên để một đoạn dây dự phòng vừa đủ để tháo lắp thiết bị mà không phải kéo lại toàn bộ tuyến.
- Không đặt đầu nối ở nơi khó tiếp cận: Đầu nối nên nằm trong hộp kỹ thuật hoặc vị trí có thể mở kiểm tra. Việc giấu toàn bộ đầu nối sâu trong tường có thể gây khó khăn khi bảo trì.
- Kiểm tra góc nhìn thực tế: Không nên chỉ dựa vào bản vẽ. Sau khi lắp thử camera, cần kiểm tra hình ảnh thực tế để phát hiện điểm mù, ngược sáng hoặc vật cản.
- Có phương án lưu điện: Nếu hệ thống camera cần hoạt động khi mất điện, có thể tính toán UPS cho NVR, switch PoE và các thiết bị mạng liên quan.
Thi công camera an ninh âm tường không lộ dây cần được tính toán ngay từ giai đoạn thiết kế để chủ động vị trí camera, đường ống kỹ thuật, dây mạng, hộp chờ và tủ thiết bị. Việc đi dây đúng kỹ thuật không chỉ giúp hệ thống camera hoạt động ổn định mà còn giữ cho không gian nội thất gọn gàng, đặc biệt phù hợp với nhà phố, biệt thự và căn hộ cao cấp.
