Hệ thống nước nóng trung tâm là gì?
Hệ thống nước nóng trung tâm là hệ thống trong đó nước được gia nhiệt tại một thiết bị trung tâm, sau đó được lưu trữ hoặc cấp trực tiếp và phân phối đến nhiều thiết bị sử dụng như vòi sen, lavabo, bồn tắm, bồn rửa và các khu vực khác trong nhà.
Tùy nhu cầu và thiết kế công trình, nguồn gia nhiệt có thể sử dụng bơm nhiệt heat pump, năng lượng mặt trời, điện hoặc kết hợp nhiều nguồn năng lượng. Trong các công trình nhà ở cao cấp, hệ thống bơm nhiệt thường được lựa chọn nhờ khả năng cung cấp nước nóng cho nhiều khu vực với mức tiêu thụ điện thấp hơn so với việc sử dụng nhiều bình nóng lạnh riêng lẻ.
Cấu tạo hệ thống nước nóng trung tâm
Một hệ thống nước nóng trung tâm hoàn chỉnh thường bao gồm các thành phần chính:
1. Thiết bị gia nhiệt trung tâm
Đây là bộ phận tạo ra nguồn nước nóng cho toàn bộ hệ thống. Tùy giải pháp thiết kế có thể là:

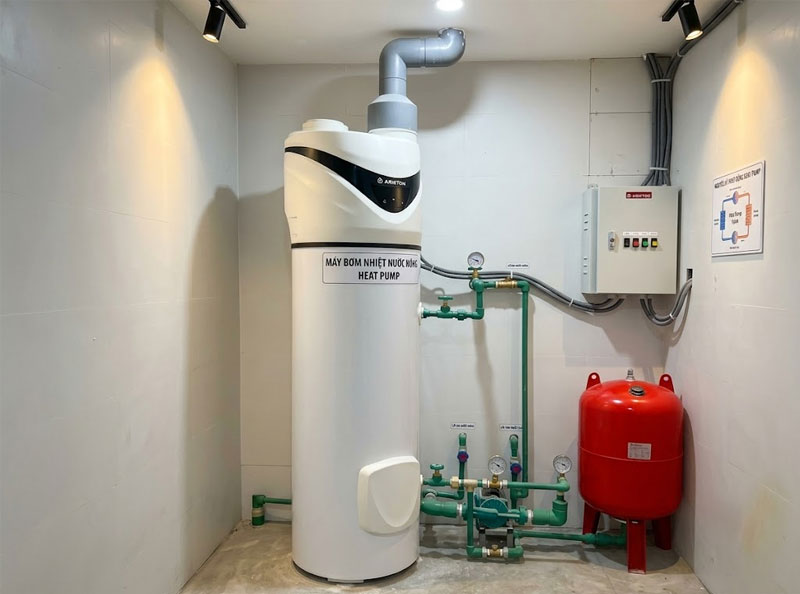

- Máy bơm nhiệt nước nóng Heat Pump.
- Máy nước nóng năng lượng mặt trời.
- Bình gia nhiệt điện.
- Hệ thống kết hợp Heat Pump và năng lượng mặt trời.
- Bình bảo ôn hoặc bồn chứa nước nóng.
Đối với biệt thự có nhiều phòng tắm, việc lựa chọn công suất thiết bị cần dựa trên số người sử dụng, số điểm dùng nước nóng và nhu cầu sử dụng đồng thời.
2. Bồn bảo ôn nước nóng
Bồn bảo ôn có nhiệm vụ lưu trữ nước nóng sau khi được gia nhiệt. Lớp cách nhiệt giúp hạn chế thất thoát nhiệt trong quá trình lưu trữ.
Dung tích bồn cần được tính toán phù hợp với nhu cầu thực tế. Nếu bồn quá nhỏ, lượng nước nóng dự trữ không đủ khi nhiều người sử dụng cùng lúc. Ngược lại, bồn quá lớn có thể làm tăng chi phí đầu tư và diện tích lắp đặt.
3. Hệ thống đường ống nước nóng
Đường ống dẫn nước nóng kết nối từ nguồn trung tâm đến từng thiết bị sử dụng. Đây là một trong những hạng mục cần được tính toán kỹ ngay từ giai đoạn thiết kế MEP.
Đường ống cần sử dụng vật liệu phù hợp với nhiệt độ và áp lực làm việc. Đồng thời, toàn bộ tuyến ống nước nóng nên được bọc bảo ôn để hạn chế thất thoát nhiệt và giúp nước nóng đến thiết bị nhanh hơn.
4. Đường hồi nước nóng
Với những công trình có diện tích lớn hoặc khoảng cách từ thiết bị trung tâm đến các phòng tắm xa, nên thiết kế thêm đường hồi nước nóng.
Hệ thống tuần hoàn giúp nước nóng liên tục di chuyển trong đường ống. Khi mở vòi, người dùng có thể nhận được nước nóng nhanh hơn thay vì phải xả một lượng nước nguội đang nằm trong đường ống.
5. Bơm tuần hoàn
Bơm tuần hoàn tạo dòng lưu thông nước nóng trong hệ thống đường ống hồi. Thiết bị này có thể kết hợp với bộ điều khiển hoặc timer để hệ thống hoạt động theo khung giờ sử dụng thực tế.
Việc điều khiển hợp lý giúp hạn chế thời gian bơm hoạt động liên tục, đồng thời giảm thất thoát nhiệt không cần thiết.
Nguyên lý hoạt động của hệ thống nước nóng trung tâm
Về cơ bản, hệ thống hoạt động theo chu trình:
Nguồn nước lạnh → thiết bị gia nhiệt → bồn chứa nước nóng → đường ống cấp nước nóng → thiết bị sử dụng → đường hồi → bồn chứa.
Nước lạnh được đưa vào hệ thống và gia nhiệt đến nhiệt độ cài đặt. Nước nóng sau đó được lưu trữ trong bồn bảo ôn hoặc cấp vào mạng đường ống.
Khi người dùng mở vòi, nước nóng được đưa đến thiết bị sử dụng. Với hệ thống có đường hồi, phần nước trong mạng đường ống được tuần hoàn về bồn để tiếp tục được gia nhiệt.
Nhờ đó, một nguồn nước nóng trung tâm có thể phục vụ đồng thời nhiều phòng tắm và khu vực sử dụng nước nóng trong toàn bộ công trình.
Ưu điểm của hệ thống nước nóng trung tâm
Cấp nước nóng cho nhiều khu vực
Một thiết bị trung tâm có thể cung cấp nước nóng cho nhiều phòng tắm, bồn tắm, lavabo và khu vực bếp. Đây là ưu điểm lớn đối với biệt thự có nhiều phòng ngủ và số lượng người sử dụng cao.
Tiết kiệm không gian
Thay vì bố trí bình nóng lạnh riêng tại từng phòng tắm, thiết bị chính có thể được tập trung tại khu kỹ thuật, sân thượng hoặc vị trí được thiết kế từ trước.
Không gian phòng tắm vì vậy được tối ưu hơn, đồng thời giảm sự xuất hiện của các thiết bị cồng kềnh trên tường.
Kiểm soát nhiệt độ tập trung
Nhiệt độ nước nóng có thể được cài đặt và kiểm soát tại hệ thống trung tâm. Việc này giúp quá trình vận hành thuận tiện hơn và hạn chế tình trạng mỗi khu vực phải điều chỉnh một thiết bị riêng.
Có thể kết hợp nhiều nguồn năng lượng
Hệ thống có thể thiết kế theo hướng kết hợp Heat Pump, năng lượng mặt trời và nguồn điện dự phòng. Tùy điều kiện công trình, hệ thống điều khiển sẽ lựa chọn nguồn gia nhiệt phù hợp.
Phù hợp với biệt thự và nhà ở cao cấp
Những công trình có nhiều phòng tắm, bồn tắm và nhu cầu sử dụng nước nóng đồng thời thường phù hợp với giải pháp cấp nước nóng trung tâm hơn so với việc lắp nhiều bình nóng lạnh độc lập.
Những lưu ý khi thiết kế hệ thống nước nóng trung tâm
Tính toán công suất theo nhu cầu thực tế
Không nên chỉ dựa vào diện tích nhà để lựa chọn thiết bị. Cần xác định số phòng tắm, số người sử dụng, dung tích bồn tắm, số thiết bị sử dụng nước nóng và khả năng sử dụng đồng thời.
Tính toán đường kính đường ống
Đường kính ống cần phù hợp với lưu lượng nước và chiều dài tuyến ống. Ống quá nhỏ có thể gây giảm áp lực khi nhiều thiết bị hoạt động cùng lúc.
Ngược lại, lựa chọn đường kính quá lớn có thể làm tăng chi phí vật tư và lượng nước cần lưu thông trong hệ thống.

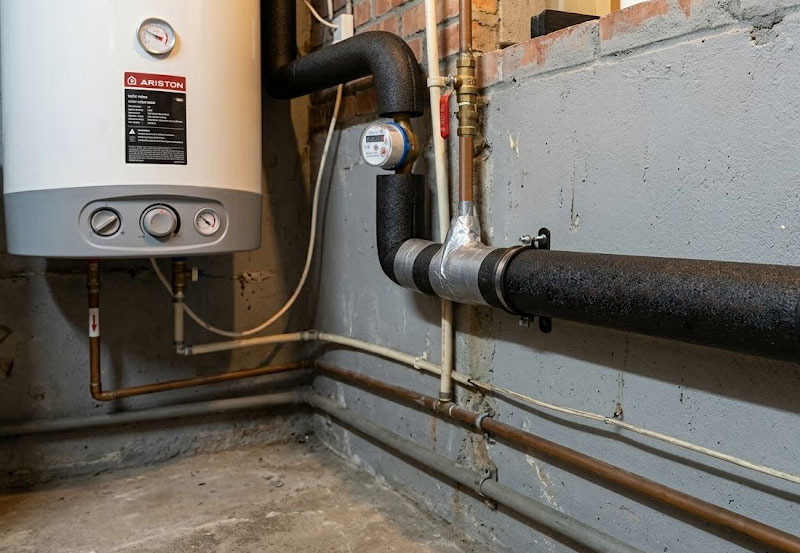

Bọc bảo ôn toàn bộ đường ống nước nóng
Đường ống nước nóng nên được bảo ôn kỹ, đặc biệt tại những khu vực đi qua trần kỹ thuật, hộp kỹ thuật hoặc không gian có nhiệt độ thấp.
Lớp bảo ôn giúp hạn chế thất thoát nhiệt, giảm thời gian chờ nước nóng và nâng cao hiệu quả vận hành.
Bố trí đường hồi nước nóng
Nếu khoảng cách từ thiết bị trung tâm đến phòng tắm xa, nên cân nhắc thiết kế đường hồi ngay từ đầu. Việc bổ sung đường hồi sau khi công trình hoàn thiện thường khó khăn và tốn kém hơn.
Tách biệt hệ thống nước nóng và nước lạnh
Mạng đường ống cấp nước nóng và nước lạnh cần được bố trí khoa học, có nhận diện rõ ràng và sử dụng vật liệu phù hợp. Các vị trí đấu nối, van khóa và thiết bị kiểm tra cần được bố trí thuận tiện cho quá trình bảo trì.
Dự phòng vị trí bảo trì
Thiết bị trung tâm, bơm tuần hoàn, van, bộ điều khiển và các thiết bị phụ trợ cần có khoảng không gian đủ để kiểm tra, sửa chữa hoặc thay thế khi cần thiết.
Hệ thống nước nóng trung tâm phù hợp với công trình nào?
Giải pháp này đặc biệt phù hợp với:
- Biệt thự có nhiều phòng tắm.
- Nhà phố nhiều tầng.
- Biệt thự nghỉ dưỡng.
- Penthouse và căn hộ diện tích lớn.
- Nhà có bồn tắm, phòng xông hơi hoặc nhu cầu sử dụng nước nóng cao.
- Công trình muốn tập trung hệ thống kỹ thuật vào một khu vực riêng.
Đối với nhà ở nhỏ chỉ có một hoặc hai phòng tắm và nhu cầu sử dụng nước nóng không cao, cần cân nhắc giữa hệ thống trung tâm và bình nóng lạnh cục bộ để lựa chọn phương án phù hợp với chi phí đầu tư và nhu cầu thực tế.
Quy trình thi công hệ thống nước nóng trung tâm
Quy trình nên được triển khai theo các bước chính:
Bước 1: Khảo sát công trình
Xác định mặt bằng, số lượng phòng tắm, vị trí bếp, khu kỹ thuật, vị trí đặt thiết bị trung tâm và khoảng cách đến các điểm sử dụng.
Bước 2: Tính toán nhu cầu sử dụng
Xác định lưu lượng, dung tích nước nóng, công suất thiết bị gia nhiệt và khả năng sử dụng đồng thời.
Bước 3: Thiết kế sơ đồ đường ống
Xác định tuyến ống cấp, đường hồi, vị trí van khóa, bơm tuần hoàn, bồn bảo ôn và các thiết bị phụ trợ.
Bước 4: Thi công đường ống âm tường hoặc âm sàn
Đường ống được lắp đặt theo bản vẽ kỹ thuật, cố định chắc chắn và kiểm tra các mối nối trước khi che kín.
Bước 5: Bọc bảo ôn đường ống
Toàn bộ tuyến nước nóng được bảo ôn phù hợp với điều kiện vận hành thực tế.
Bước 6: Lắp đặt thiết bị trung tâm
Lắp đặt máy Heat Pump hoặc thiết bị gia nhiệt, bồn bảo ôn, bơm tuần hoàn, van và hệ thống điều khiển.
Bước 7: Kiểm tra và chạy thử
Tiến hành thử áp đường ống, kiểm tra rò rỉ, kiểm tra nhiệt độ, áp lực nước, hoạt động của bơm tuần hoàn và khả năng cấp nước nóng đến từng điểm sử dụng.
Bước 8: Bàn giao và hướng dẫn vận hành
Sau khi hệ thống hoạt động ổn định, tiến hành bàn giao, hướng dẫn sử dụng và lập kế hoạch bảo trì định kỳ.
Có nên thi công hệ thống nước nóng trung tâm ngay từ đầu?
Nếu công trình được xây mới hoặc đang trong giai đoạn hoàn thiện phần thô, nên tính toán hệ thống nước nóng trung tâm ngay từ giai đoạn thiết kế MEP.
Việc triển khai sớm giúp chủ động bố trí đường ống cấp – hồi, vị trí thiết bị, nguồn điện, thoát nước và không gian kỹ thuật. Đặc biệt, các tuyến ống âm tường hoặc âm sàn cần được hoàn thiện trước khi tiến hành chống thấm, lát sàn và đóng trần.
Với nhà đã hoàn thiện, vẫn có thể cải tạo sang hệ thống nước nóng trung tâm nhưng cần khảo sát hiện trạng để xác định phương án đi ống phù hợp, hạn chế đục phá và ảnh hưởng đến kiến trúc nội thất.
Hệ thống nước nóng trung tâm mang lại giải pháp cấp nước nóng đồng bộ cho biệt thự, nhà phố và các công trình có nhu cầu sử dụng nước nóng cao. Để hệ thống vận hành ổn định, tiết kiệm năng lượng và hạn chế sự cố, các hạng mục từ thiết bị gia nhiệt, bồn bảo ôn, đường ống cấp – hồi, bảo ôn đến điều khiển cần được tính toán đồng bộ ngay từ đầu. Nội thất gỗ óc chó Huy Hoàng cung cấp giải pháp thiết kế thi công nội thất gỗ óc chó trọn gói, đồng thời triển khai các hạng mục kỹ thuật đồng bộ trong quá trình hoàn thiện nhà ở. Liên hệ hotline 0333.88.9999 để được tư vấn phương án phù hợp với công trình.
