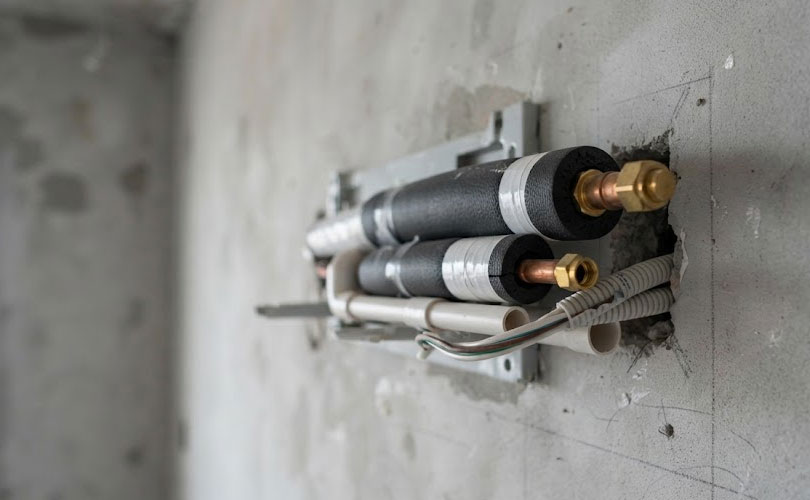

1. Xác định chính xác vị trí dàn lạnh trước khi đi ống
Trước khi bố trí ống đồng âm tường, cần xác định vị trí lắp dàn lạnh dự kiến. Đây là cơ sở để xác định điểm chờ ống và hướng tuyến.
Dàn lạnh nên được bố trí ở vị trí:
- Không bị đồ nội thất lớn che chắn.
- Không thổi trực tiếp vào vị trí giường ngủ, sofa hoặc bàn làm việc.
- Có đủ không gian phía trên để lắp đặt và bảo trì.
- Thuận lợi cho việc kết nối ống đồng, dây điện và ống thoát nước.
- Không ảnh hưởng đến cửa, rèm, tủ quần áo hoặc các thiết bị khác.
Không nên đi ống theo vị trí tạm tính rồi mới xác định dàn lạnh sau, bởi chỉ cần thay đổi vị trí vài chục centimet cũng có thể khiến điểm chờ không còn phù hợp.
2. Tính toán tuyến ống đồng ngay từ giai đoạn xây thô
Đường ống đồng âm tường cần được lên phương án trước khi tiến hành trát tường. Với nhà phố, biệt thự hoặc căn hộ có nhiều phòng sử dụng điều hòa, nên lập sơ đồ tuyến ống cho toàn bộ hệ thống.
Tuyến ống nên được thiết kế theo nguyên tắc ngắn, ít giao cắt và dễ bảo trì.
Cần xác định trước:
- Vị trí dàn lạnh.
- Vị trí dàn nóng.
- Chiều dài tuyến ống.
- Đường kính ống theo công suất và chủng loại máy.
- Vị trí các điểm xuyên tường.
- Tuyến dây điện điều hòa.
- Tuyến ống thoát nước ngưng.
Đặc biệt, không nên tự chọn đường kính ống chỉ dựa vào kích thước ống của một mẫu điều hòa. Thông số phải được đối chiếu với yêu cầu kỹ thuật của model dự kiến sử dụng.

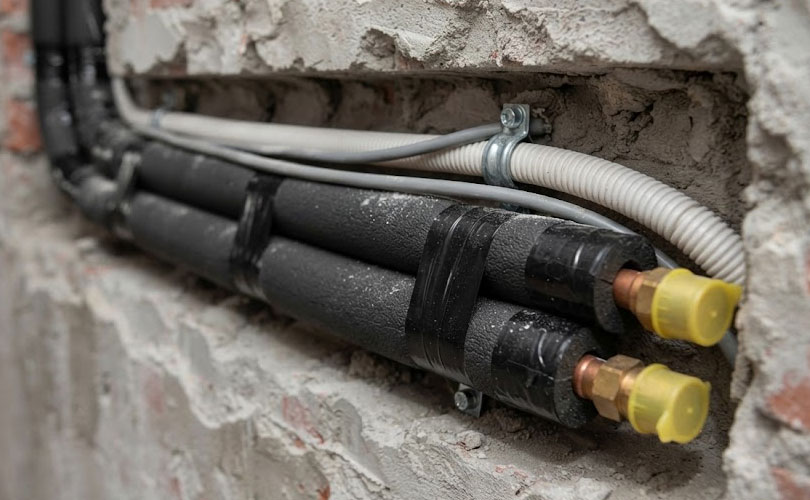

3. Ống đồng phải được bảo ôn đầy đủ
Ống đồng điều hòa âm tường cần được bọc bảo ôn phù hợp để hạn chế thất thoát nhiệt và ngăn hiện tượng đọng sương trên bề mặt đường ống.
Khi thi công, lớp bảo ôn cần:
- Bao phủ kín đường ống.
- Không bị rách hoặc hở mối nối.
- Không bị ép quá mức tại các vị trí uốn.
- Được xử lý kín tại các điểm nối.
- Không để ống đồng tiếp xúc trực tiếp với vật liệu xây dựng.
Đây là chi tiết thường bị xem nhẹ khi đi đường ống âm tường. Nếu bảo ôn không liên tục, hơi ẩm có thể ngưng tụ tại vị trí hở, gây ẩm tường hoặc ảnh hưởng đến chất lượng hoàn thiện.
4. Không uốn ống đồng quá gấp
Trong quá trình bố trí ống âm tường, tuyến ống cần được thiết kế với bán kính uốn phù hợp. Việc bẻ gập hoặc tạo góc quá nhỏ có thể làm biến dạng tiết diện ống, ảnh hưởng đến dòng môi chất lạnh.
Đặc biệt với những tuyến ống phải chuyển hướng nhiều lần, nên hạn chế các góc cua không cần thiết.
Nguyên tắc thực tế: càng ít đoạn uốn gấp, đường ống càng thuận lợi cho thi công, kiểm tra và bảo trì.
5. Chừa khoảng cách hợp lý với các đường điện và đường ống khác
Ống đồng điều hòa không nên bố trí tùy tiện trong cùng một rãnh với các hệ thống kỹ thuật khác.
Khi triển khai MEP, cần phối hợp giữa:
- Ống đồng điều hòa.
- Dây điện nguồn.
- Dây tín hiệu điều hòa.
- Ống thoát nước ngưng.
- Ống cấp nước.
- Ống thoát nước.
- Hệ thống mạng LAN và các đường dây kỹ thuật khác.
Việc phân tuyến ngay từ đầu giúp hạn chế tình trạng đường ống chồng chéo, phải đục phá hoặc thay đổi vị trí khi hoàn thiện.
6. Lưu ý vị trí ống đồng xuyên tường
Tại các vị trí ống đi xuyên qua tường, cần tạo lỗ chờ phù hợp thay vì cố gắng đục phá sau khi tường đã hoàn thiện.
Lỗ xuyên tường cần được xử lý để:
- Không làm tổn thương ống đồng.
- Không làm rách lớp bảo ôn.
- Hạn chế nước mưa hoặc hơi ẩm xâm nhập.
- Đảm bảo vị trí kết nối thuận tiện.
- Không ảnh hưởng đến kết cấu của tường.
Với tường ngoài nhà, vị trí xuyên tường cần được xử lý kín và tạo hướng thoát nước phù hợp để tránh nước mưa chảy ngược vào trong.
7. Bố trí ống thoát nước ngưng đúng độ dốc
Ngoài ống đồng, hệ thống điều hòa còn có ống thoát nước ngưng. Đây là đường ống cần đặc biệt chú ý khi đi âm tường.
Ống thoát nước nên được bố trí có độ dốc phù hợp về phía điểm thoát, hạn chế các đoạn võng hoặc tạo “túi nước”.
Nếu tuyến ống thoát nước không được tính toán ngay từ đầu, sau khi hoàn thiện rất khó điều chỉnh mà không ảnh hưởng đến trần, tường hoặc sàn.
Trong trường hợp mặt bằng không cho phép tạo đủ độ dốc, cần tính đến phương án kỹ thuật phù hợp thay vì cố ép đường ống vào vị trí có sẵn.
8. Không nên chôn các mối nối ống đồng vào tường
Một trong những nguyên tắc quan trọng khi thi công ống đồng âm tường là hạn chế tối đa mối nối tại vị trí bị chôn kín.
Các điểm kết nối cần được bố trí ở vị trí có thể tiếp cận khi lắp đặt và bảo trì. Đường ống âm tường nên ưu tiên tuyến liên tục, hạn chế nối giữa tường.
Nếu xảy ra rò rỉ môi chất tại một mối nối bị chôn trong tường, việc xác định vị trí sự cố và sửa chữa sẽ phức tạp, đồng thời có nguy cơ phải đục phá phần hoàn thiện.
9. Kiểm tra đường ống trước khi trát tường
Không nên trát kín ngay sau khi đặt ống. Trước khi hoàn thiện tường, cần kiểm tra lại toàn bộ hệ thống.
Các nội dung nên kiểm tra gồm:
- Đúng vị trí điểm chờ dàn lạnh.
- Đúng hướng tuyến.
- Đúng kích thước ống.
- Lớp bảo ôn không bị rách.
- Đường ống không bị móp, gập.
- Các vị trí xuyên tường được xử lý phù hợp.
- Ống thoát nước có hướng thoát đúng.
- Dây điện và dây tín hiệu được bố trí theo thiết kế.
Đối với công trình có nhiều hệ thống điều hòa, nên đánh dấu từng tuyến theo từng phòng để tránh nhầm lẫn khi lắp máy.
10. Chụp ảnh và lưu hồ sơ vị trí đường ống âm tường
Sau khi hoàn thành đường ống nhưng trước khi trát tường, nên chụp ảnh toàn bộ tuyến ống.
Hình ảnh nên thể hiện rõ:
- Điểm đầu và điểm cuối.
- Khoảng cách từ ống đến góc tường.
- Vị trí các điểm xuyên tường.
- Hướng tuyến.
- Các vị trí giao với hệ thống kỹ thuật khác.
Đây là dữ liệu rất hữu ích trong quá trình sử dụng công trình. Khi cần khoan tường để treo tivi, tủ hoặc thực hiện cải tạo, có thể dựa vào hồ sơ hoàn công để hạn chế nguy cơ khoan trúng đường ống.
11. Một số sai lầm thường gặp khi đi ống đồng âm tường
- Đi ống trước khi chốt thiết bị: Chưa xác định model và vị trí dàn lạnh nhưng đã chôn ống khiến điểm chờ có thể không phù hợp với thiết bị thực tế.
- Bỏ qua lớp bảo ôn: Đây là lỗi có thể dẫn đến hiện tượng đọng sương và ảnh hưởng đến tường sau khi đưa điều hòa vào sử dụng.
- Đường ống quá nhiều góc cua: Tuyến ống phức tạp vừa khó thi công vừa gây khó khăn khi kiểm tra và bảo trì.
- Không tính đường thoát nước ngưng: Có thể lắp được dàn lạnh nhưng không có phương án thoát nước phù hợp, dẫn đến phải đục phá sau khi hoàn thiện.
- Không kiểm tra trước khi trát: Nếu ống bị móp, bảo ôn rách hoặc điểm chờ sai vị trí mà chỉ phát hiện sau khi hoàn thiện, chi phí sửa chữa sẽ cao hơn đáng kể.
Bố trí ống đồng điều hòa âm tường cần được thực hiện đồng bộ với hệ thống điện, nước và thiết kế nội thất ngay từ giai đoạn xây thô. Một tuyến ống được tính toán đúng vị trí, đúng kích thước, bảo ôn kín, hạn chế mối nối và có phương án thoát nước ngưng phù hợp sẽ giúp quá trình lắp đặt sau này thuận lợi, giảm nguy cơ phải đục phá tường và hỗ trợ bảo trì lâu dài. Nội thất gỗ óc chó Huy Hoàng với xưởng sản xuất nội thất gỗ óc chó 3.000 m² có thể phối hợp triển khai các hạng mục kỹ thuật và hoàn thiện theo tổng thể công trình. Liên hệ hotline 0333.88.9999 để được tư vấn giải pháp thiết kế thi công nội thất gỗ óc chó trọn gói.
