Kỹ thuật đi ống dây điện âm tường an toàn, đúng kỹ thuật

1. Vì sao cần đi ống điện âm tường?

Ống luồn dây điện tạo lớp bảo vệ cho dây dẫn nằm bên trong tường, giúp hạn chế tác động của độ ẩm, va đập hoặc các tác động cơ học trong quá trình sử dụng công trình.

Một số lợi ích chính của hệ thống ống điện âm tường gồm:

• Bảo vệ dây điện khỏi tác động cơ học và môi trường.
• Hạn chế nguy cơ hư hỏng lớp cách điện.
• Giúp hệ thống điện có tính thẩm mỹ cao hơn.
• Thuận tiện kéo thêm hoặc thay thế dây trong trường hợp thiết kế cho phép.
• Dễ dàng phân chia các tuyến điện theo từng khu vực và công năng.
• Hạn chế tình trạng dây điện bị chôn trực tiếp trong tường.

Tuy nhiên, ống điện âm tường không đồng nghĩa với việc có thể đi dây tùy ý. Tuyến ống phải được thiết kế và thi công hợp lý ngay từ đầu.

2. Quy trình đi ống dây điện âm tường an toàn

Một quy trình cơ bản có thể triển khai theo các bước:

1. Khảo sát hiện trạng: Xác định kết cấu và các hệ thống kỹ thuật hiện hữu.
2. Lập sơ đồ điện: Xác định vị trí tủ điện, công tắc, ổ cắm và các thiết bị sử dụng điện.
3. Xác định tuyến ống: Ưu tiên các tuyến ngang, đứng và hạn chế giao cắt không cần thiết.
4. Tạo rãnh tường: Thi công đúng vị trí, kích thước và kiểm soát độ sâu.
5. Lắp đặt và cố định ống: Đảm bảo ống không bị xê dịch hoặc biến dạng.
6. Luồn dây: Phân chia dây theo từng mạch và đánh dấu rõ ràng.
7. Kiểm tra, nghiệm thu: Kiểm tra toàn bộ tuyến trước khi che kín.
8. Trát hoàn thiện: Chỉ thực hiện sau khi hệ thống điện đã được kiểm tra đầy đủ.

3. Lựa chọn loại ống luồn dây điện phù hợp

Tùy vị trí và điều kiện thi công, có thể sử dụng các loại ống luồn dây điện có đặc tính khác nhau. Phổ biến trong nhà ở là ống nhựa dùng để luồn và bảo vệ dây dẫn.

Khi lựa chọn ống cần quan tâm:

• Đường kính ống.
• Khả năng chịu nhiệt.
• Khả năng chịu va đập và biến dạng.
• Độ bền của thành ống.
• Khả năng uốn cong.
• Khả năng chống cháy hoặc chống cháy lan theo yêu cầu thiết kế.
• Chất lượng phụ kiện đi kèm.

Không nên chọn ống có đường kính quá nhỏ so với số lượng dây cần luồn. Việc nhồi quá nhiều dây vào một ống khiến quá trình kéo dây khó khăn, đồng thời gây bất tiện khi cần thay thế hoặc bổ sung dây sau này.

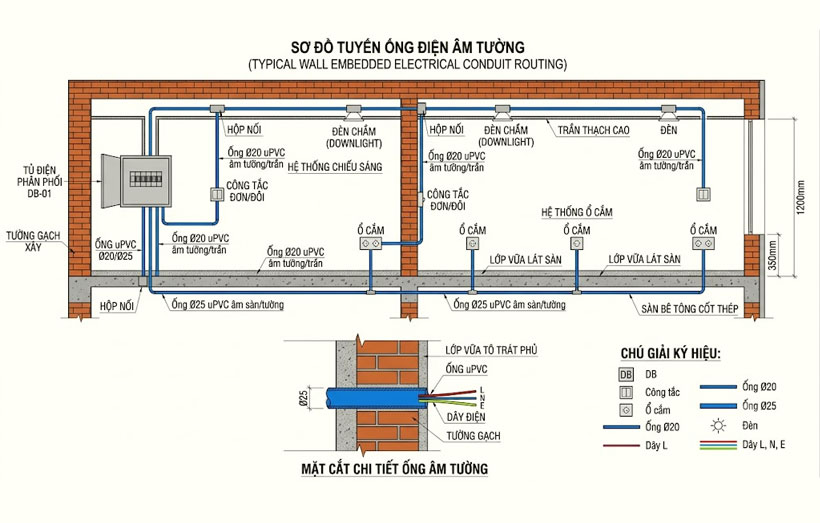

4. Nguyên tắc bố trí đường ống điện âm tường

Một trong những nguyên tắc quan trọng nhất là tuyến ống phải được bố trí có quy hoạch, tránh đi theo đường chéo hoặc tạo quá nhiều điểm giao cắt không cần thiết.

Thông thường, đường ống nên được bố trí theo các tuyến:

• Ngang.
• Đứng.
• Theo trục kỹ thuật đã được thiết kế.
• Theo vị trí ổ cắm, công tắc, tủ điện và thiết bị sử dụng điện.

Việc đi ống theo tuyến rõ ràng giúp xác định vị trí dây điện khi khoan, đóng tủ hoặc cải tạo về sau.

Không nên đi ống điện tùy tiện theo đường chéo: Đường ống chéo trong tường có thể khiến việc xác định vị trí dây điện trở nên khó khăn. Khi chủ nhà khoan tường để treo tivi, tủ, tranh hoặc các thiết bị khác, nguy cơ khoan trúng đường điện cũng tăng lên.

5. Khoảng cách giữa đường điện và hệ thống cấp thoát nước

Khi cải tạo nhà, một trong những vấn đề cần đặc biệt chú ý là sự giao cắt giữa điện và nước.

Không nên bố trí đường điện một cách tùy tiện sát hoặc giao cắt với đường cấp nước, thoát nước.

Đối với những vị trí bắt buộc phải giao cắt, cần có giải pháp kỹ thuật phù hợp để hạn chế nguy cơ nước xâm nhập vào hệ thống điện.

Đặc biệt cần kiểm soát kỹ tại:

• Khu vực phòng tắm.
• Khu vực bếp.
• Khu vực máy giặt.
• Khu vực ban công.
• Hộp kỹ thuật.
• Các vị trí có đường ống cấp và thoát nước chạy âm tường.

Trong quá trình thiết kế MEP, nên xác định trước tuyến điện, nước, điều hòa và các hệ thống kỹ thuật khác thay vì đục tường và xử lý từng hệ thống riêng lẻ.

6. Không đục phá tùy tiện vào kết cấu chịu lực

Đây là lưu ý đặc biệt quan trọng khi đi điện âm tường trong công trình cải tạo.

Không phải bức tường nào cũng có thể đục sâu tùy ý. Với tường có liên quan đến kết cấu hoặc các khu vực có dầm, cột, vách chịu lực, việc đục phá cần được kiểm tra trước.

Đặc biệt:

• Không tự ý cắt hoặc đục sâu vào cột.
• Không đục phá dầm để đưa ống điện.
• Không tạo rãnh lớn trong vách kết cấu khi chưa có phương án kỹ thuật.
• Không sử dụng máy đục công suất lớn tùy tiện trên kết cấu hiện hữu.

Với nhà cũ cần cải tạo, nên xác định kết cấu và hệ thống kỹ thuật hiện trạng trước khi tiến hành đục rãnh.

7. Kỹ thuật tạo rãnh để đặt ống điện

Sau khi xác định tuyến, rãnh tường được tạo theo kích thước phù hợp với đường kính ống và lớp hoàn thiện dự kiến.

Rãnh cần:

• Có kích thước vừa đủ để đặt ống.
• Hạn chế đục phá quá sâu.
• Không làm suy yếu kết cấu tường.
• Không tạo góc gấp quá nhỏ khiến việc luồn dây gặp khó khăn.
• Được vệ sinh sạch bụi trước khi cố định ống.

Đối với công trình cải tạo, sử dụng máy cắt rãnh chuyên dụng có thể giúp tạo đường cắt tương đối thẳng và hạn chế việc đục phá lan rộng.

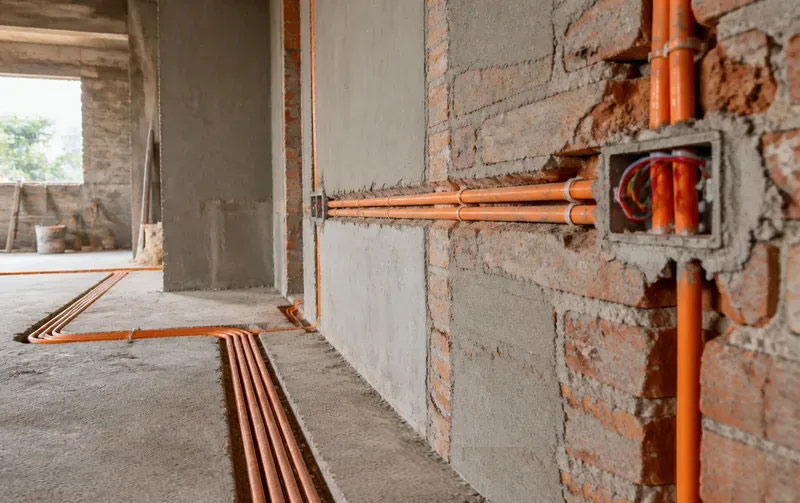

8. Cố định ống điện trước khi trát tường

Ống sau khi đặt vào rãnh cần được cố định chắc chắn để không bị xê dịch trong quá trình trát. Có thể sử dụng các phương pháp cố định phù hợp với loại tường và vật liệu sử dụng.

Điểm cần chú ý là: Ống phải nằm ổn định trong rãnh, không bị nổi lên hoặc biến dạng khi hoàn thiện bề mặt tường. Tại các đoạn cong, điểm nối hoặc vị trí chuyển hướng, cần kiểm tra kỹ để tránh tình trạng ống bị gập hoặc bán kính uốn quá nhỏ.

9. Hạn chế nối dây bên trong tường

Một nguyên tắc quan trọng khi thi công điện là hạn chế tối đa các mối nối dây nằm sâu bên trong tường.

Các mối nối cần được thực hiện tại vị trí phù hợp, có phương án bảo vệ và có thể tiếp cận khi cần kiểm tra, sửa chữa.

Không nên:

• Nối dây tạm thời rồi chôn kín trong tường.
• Dùng băng keo điện thay thế cho giải pháp nối dây phù hợp.
• Để mối nối nằm tại vị trí thường xuyên ẩm ướt.
• Chôn hộp nối ở vị trí không thể kiểm tra khi có sự cố.

Việc này đặc biệt quan trọng bởi khi xảy ra lỗi, việc tìm kiếm một mối nối nằm sâu trong tường sẽ rất khó khăn và có thể phải đục phá diện rộng.

10. Kỹ thuật luồn dây điện vào ống

Sau khi hệ thống ống đã được cố định, cần kiểm tra khả năng thông tuyến trước khi luồn dây.

Nên thực hiện theo trình tự:

1. Kiểm tra toàn bộ tuyến ống.
2. Kiểm tra các đoạn cong và vị trí nối.
3. Đảm bảo bên trong ống không có vật cản.
4. Sử dụng dây mồi nếu cần.
5. Luồn dây với lực phù hợp.
6. Không kéo quá mạnh gây ảnh hưởng đến lớp cách điện.
7. Kiểm tra và đánh dấu từng mạch điện.

Các dây nên được phân chia rõ ràng theo từng mạch như chiếu sáng, ổ cắm, điều hòa, bình nóng lạnh, bếp và các thiết bị công suất lớn.

11. Không nhồi quá nhiều dây vào một ống

Một lỗi thường gặp trong thi công điện dân dụng là tận dụng một đường ống để luồn quá nhiều dây.

Khi số lượng dây vượt quá khả năng của ống:

• Khó luồn dây.
• Khó kéo dây ra khi sửa chữa.
• Khó bổ sung dây mới.
• Có thể ảnh hưởng đến khả năng tản nhiệt của hệ thống dây.
• Làm tăng nguy cơ hư hỏng lớp cách điện trong quá trình kéo dây.

Vì vậy, kích thước ống cần được tính toán ngay từ giai đoạn thiết kế, đồng thời dự phòng hợp lý cho nhu cầu sử dụng trong tương lai.

12. Phân chia mạch điện hợp lý

Không nên gom toàn bộ thiết bị trong nhà vào một mạch điện duy nhất.

Hệ thống nên được phân chia thành các nhóm phù hợp với công năng và tải sử dụng, chẳng hạn:

• Mạch chiếu sáng.
• Mạch ổ cắm.
• Mạch điều hòa.
• Mạch bình nóng lạnh.
• Mạch bếp.
• Mạch máy giặt.
• Mạch các thiết bị công suất lớn.

Việc phân chia mạch giúp hệ thống dễ quản lý và thuận tiện hơn khi kiểm tra, bảo trì.

Các thiết bị bảo vệ như aptomat và thiết bị chống dòng điện rò cần được lựa chọn phù hợp với thiết kế điện của công trình.

13. Kiểm tra hệ thống trước khi trát kín

Không nên trát kín tường ngay sau khi đặt ống.

Trước khi hoàn thiện, cần kiểm tra:

• Tuyến ống có đúng bản vẽ hay không.
• Ống có bị gãy, móp hoặc nứt không.
• Các đầu ống có được bảo vệ không.
• Dây có được phân loại và đánh dấu không.
• Có mối nối bất thường trong tường không.
• Các tuyến điện có xung đột với hệ thống nước không.
• Hộp công tắc, ổ cắm có đúng cao độ và vị trí không.

Nếu công trình có hồ sơ thi công MEP, nên nghiệm thu hệ thống điện âm tường trước khi thực hiện công đoạn trát hoàn thiện.

14. Những lỗi thường gặp khi đi ống điện âm tường

Một số lỗi có thể gặp trong quá trình thi công gồm:

15. Lưu ý khi đi điện âm tường cho nhà cải tạo

Đối với nhà xây mới, hệ thống điện có thể được tính toán ngay từ đầu. Trong khi đó, nhà cải tạo thường tồn tại rất nhiều đường điện, nước và kết cấu cũ nên mức độ phức tạp cao hơn.

Trước khi đục tường, cần khảo sát:

• Vị trí đường điện hiện hữu.
• Vị trí đường nước.
• Hộp kỹ thuật.
• Dầm, cột, vách kết cấu.
• Vị trí tủ điện.
• Các thiết bị điện cần giữ lại.
• Layout nội thất mới.

Đặc biệt với các công trình cải tạo nhà phố, chung cư, penthouse hoặc biệt thự, nên kết hợp bản vẽ kiến trúc, nội thất và MEP để hạn chế việc phải đục phá nhiều lần.

Đi ống dây điện âm tường là hạng mục kỹ thuật cần được tính toán kỹ ngay từ đầu để đảm bảo an toàn, thuận tiện bảo trì và hạn chế phát sinh khi hoàn thiện công trình. Đặc biệt với nhà cải tạo, việc khảo sát hiện trạng, xác định tuyến điện, kiểm soát vị trí đục phá và phối hợp với hệ thống cấp thoát nước cần được thực hiện bởi đội ngũ có chuyên môn.
